　小田急電鉄５０００形

＞＞画像ファイル一覧

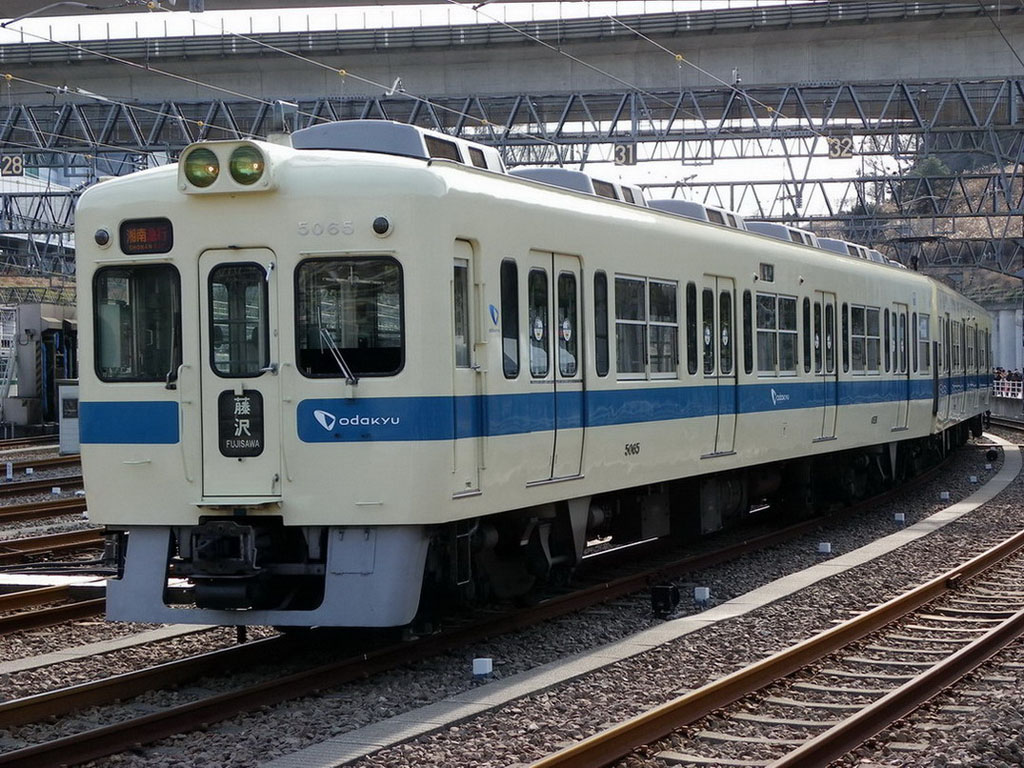

「湘南急行・藤沢」表示幕の５０６５号車（唐木田出張所）
　画像提供：快速急行さん[2011,1,29]　SVGA　XGA

　

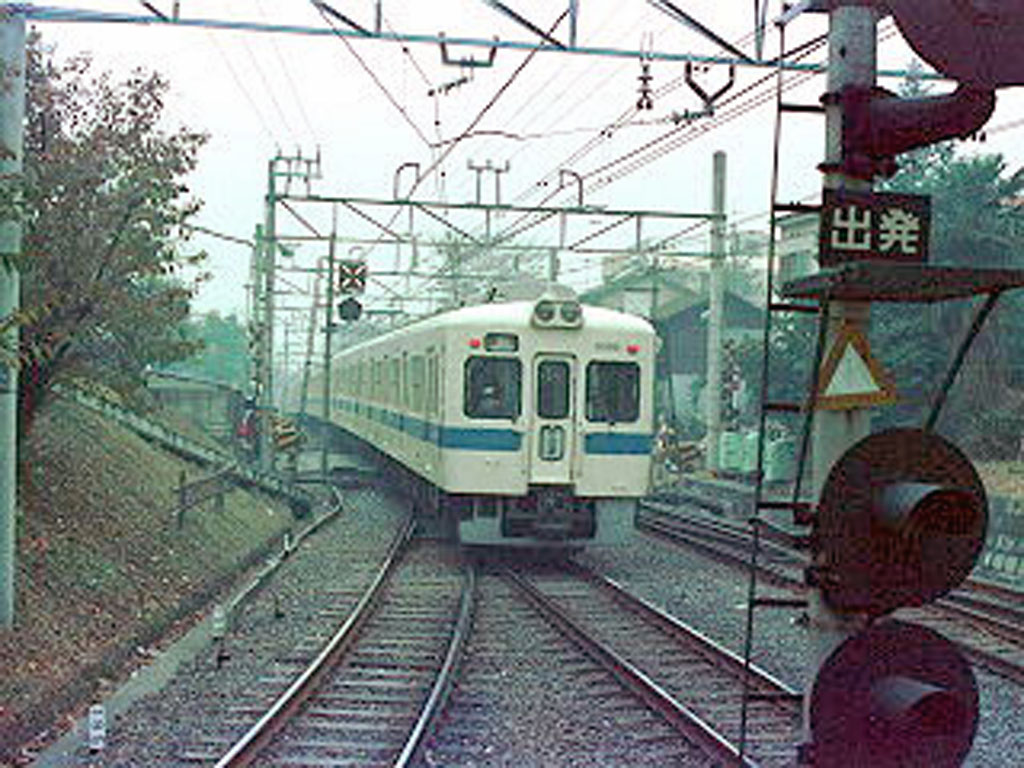

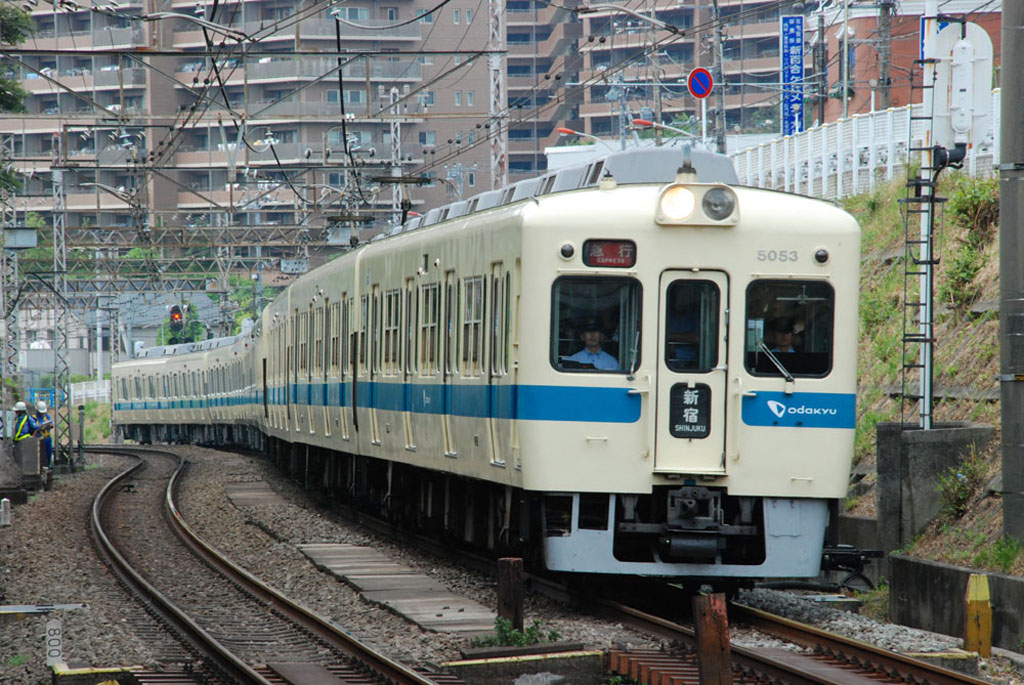

５０００形（百合ヶ丘）
　画像提供：EF57 4さん[2008,8,13]　SVGA　XGA

　

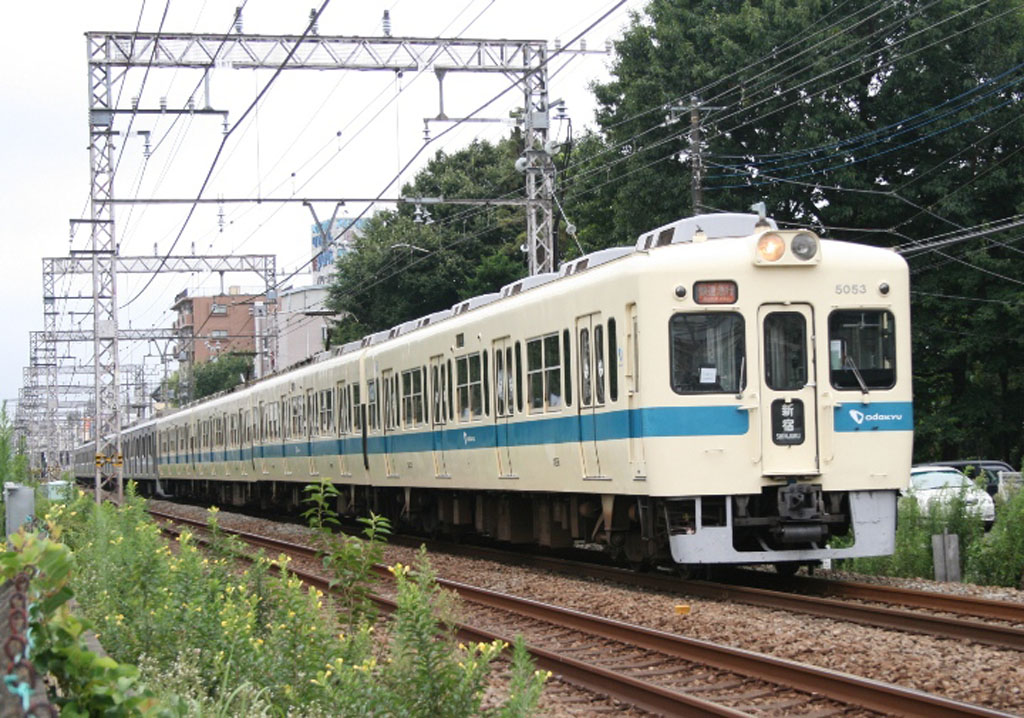

小田急最古参５０５３×４（東林間～相模大野）
　画像提供：たけとらじろうさん[2009,7,29]　SVGA　XGA

　

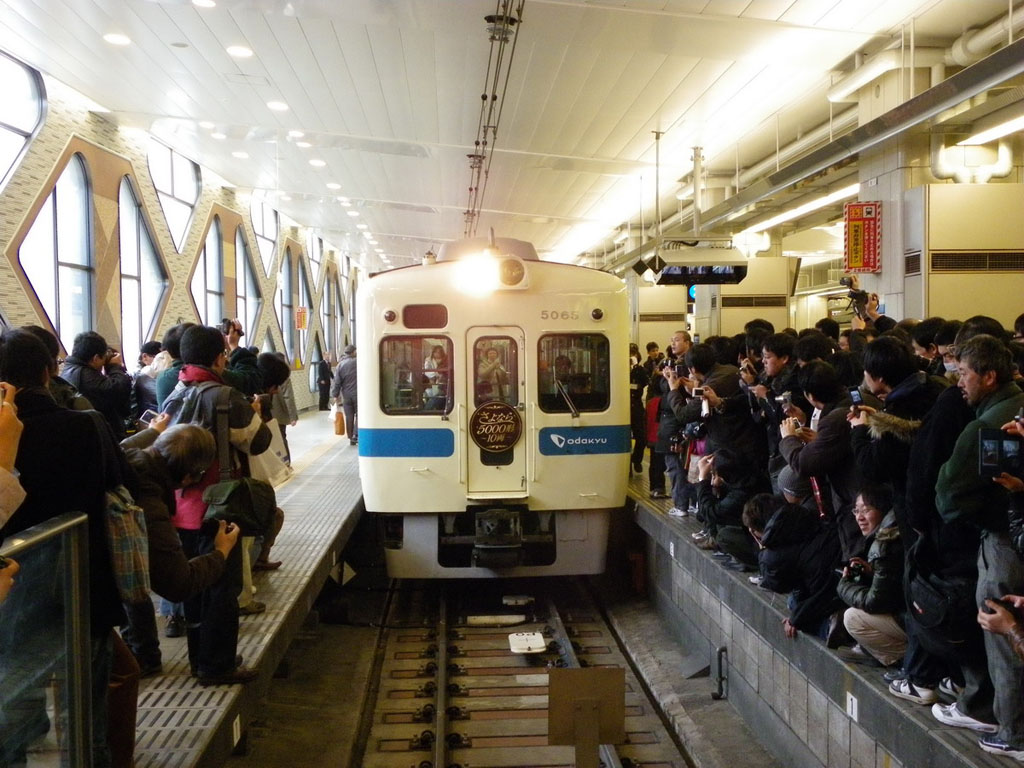

５０００形１０両さよなら運行（新宿）
　画像提供：快速急行さん[2011,1,29]　SVGA　XGA

　

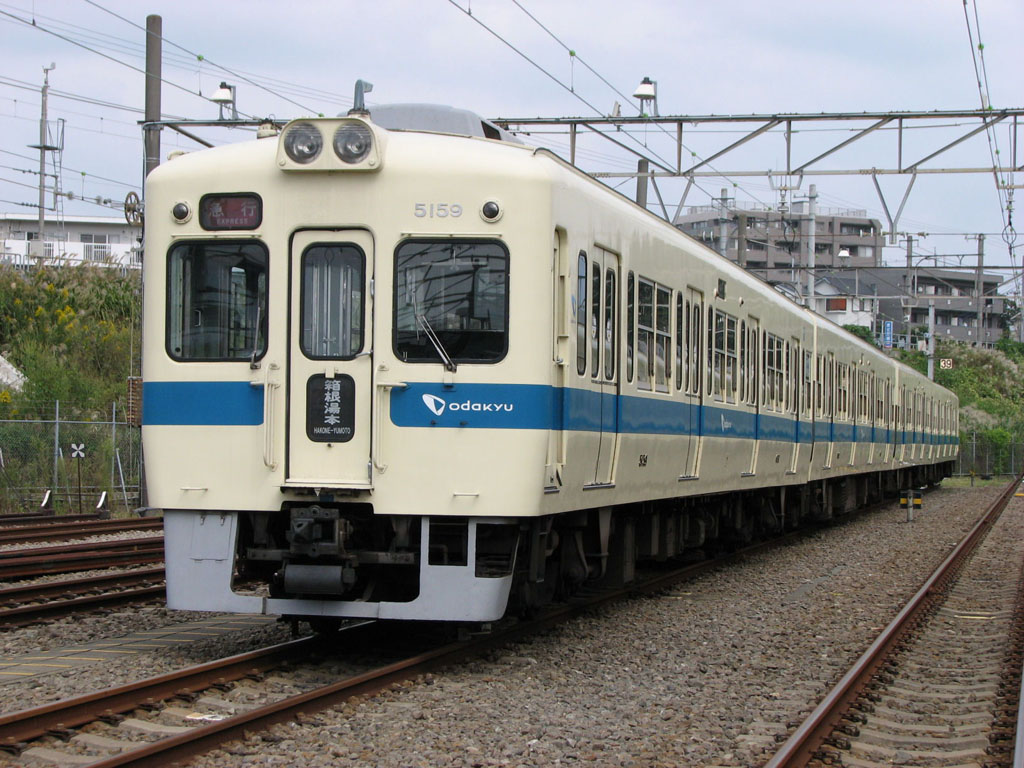

展示された5059×4（海老名）
　画像提供：1380さん[2008,10,19]　SVGA　XGA

　

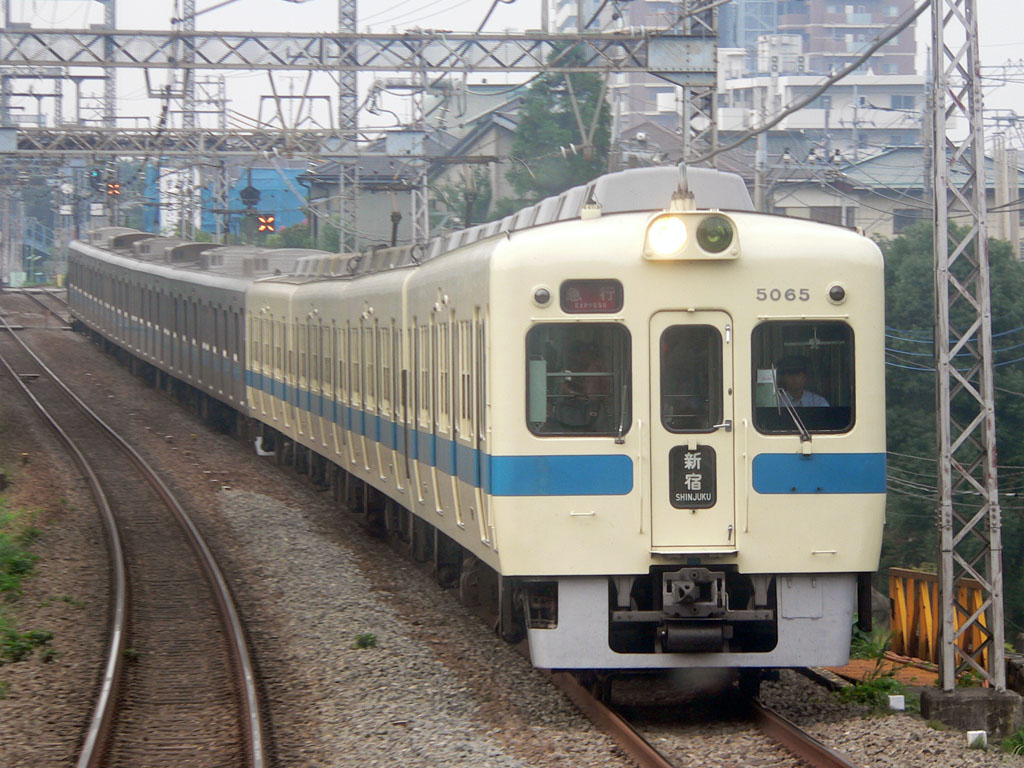

５０６５×４（相武台前～座間）
　(FREE)撮影日：[2007,7,29]　SVGA　XGA

　

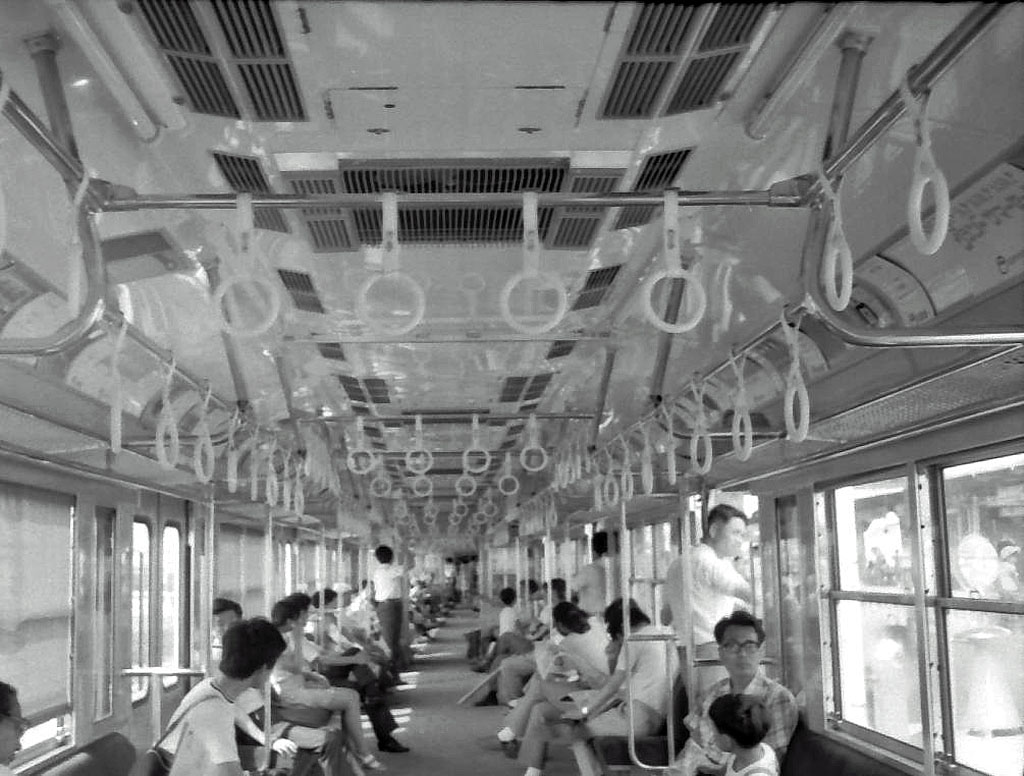

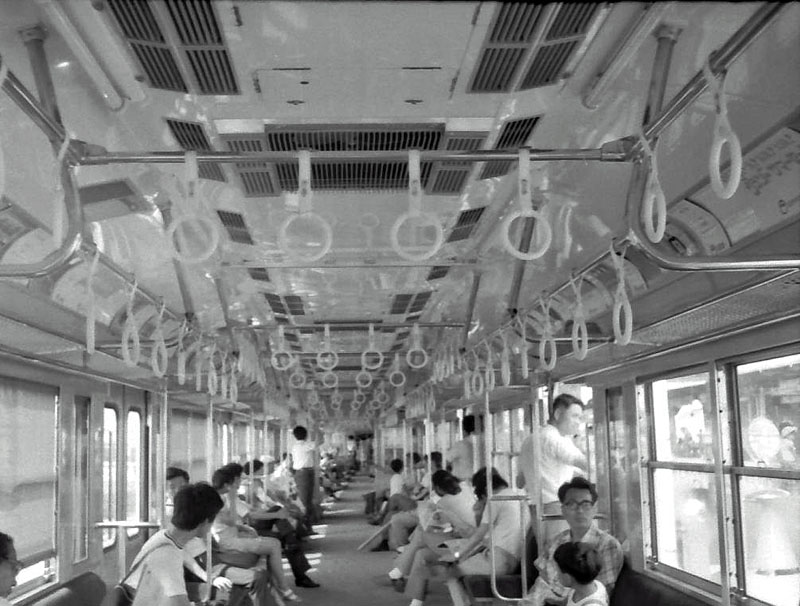

登場当時の５０００型３次車の車内
　画像提供：西口靖宏さん　SVGA　XGA

　

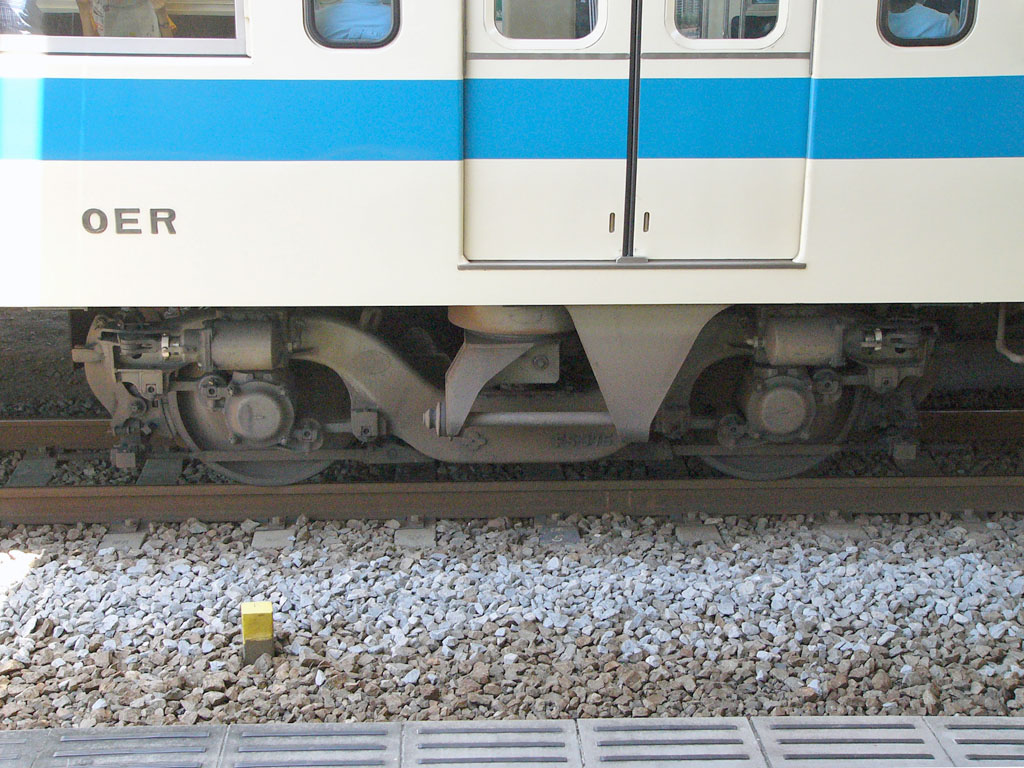

５０００形・FS-375台車
　(FREE)撮影日：[2004,6,5]　SVGA　XGA

　

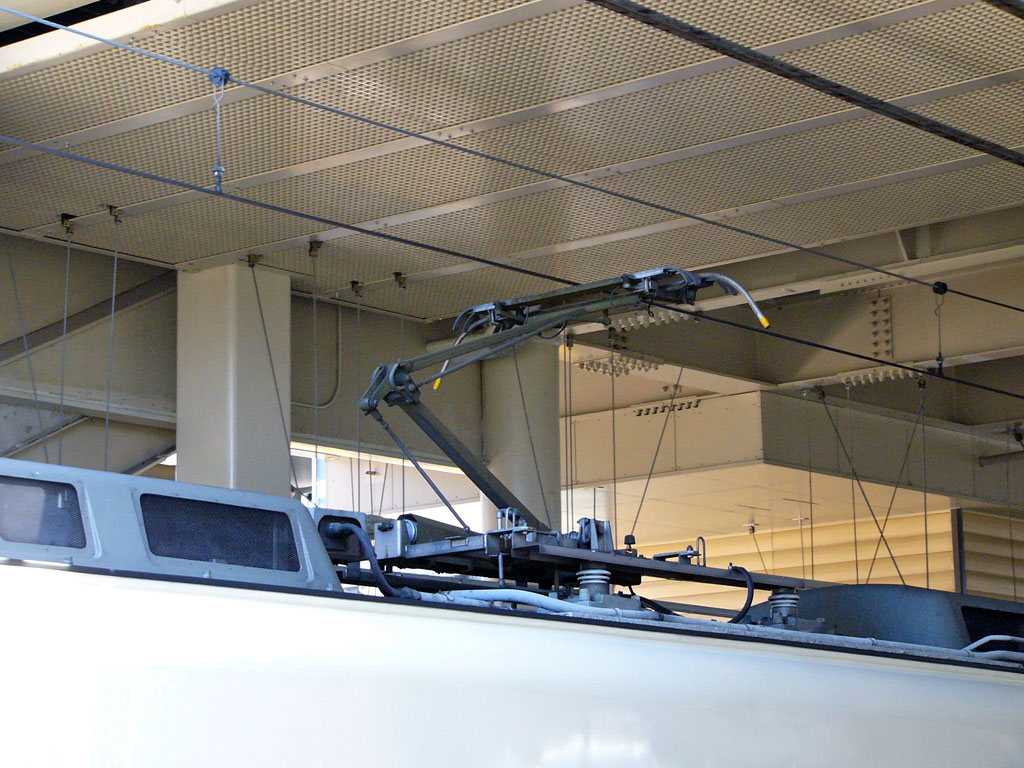

５０００形・シングルアームパンタ
　(FREE)撮影日：[2004,6,5]　SVGA　XGA

　

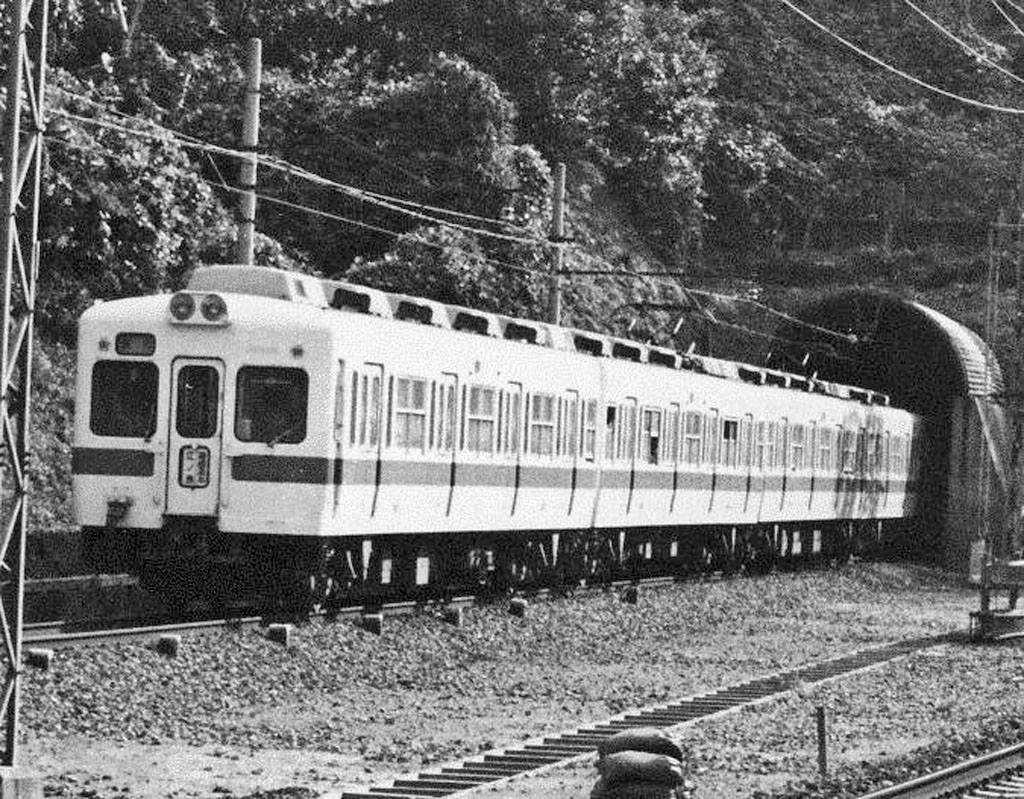

昭和４７年頃の５０００型３次車
　画像提供：西口靖宏さん　SVGA　XGA

　

小田急５０００形（成城学園前）
　画像提供：Dai-Chanさん　SVGA　XGA

＞＞小田急電鉄５０００形画像ファイル一覧(2016,1,11)＜＜

　１９６９年（昭和４４）に２４００形の後継として登場した。２４００形とは異なり２０ｍ級の大型車となり、収容能力も大幅に向上した。また、下回りも強化されている。
　当初は非冷房車で、１９７１～７２年（昭和４６～４７）に冷房改造された。１９７１年（昭和４６）新製の３次車からは冷房が標準搭載されている。また、１９９０～９８年にかけて車体更新改造順次行われた。
　１９７７年（昭和５２）からの増備は５２００形となり、車体各部が異なっている。
　４両編成を組み、主に小田原線増結用や江ノ島線などで使用されている。
　２００７年より廃車が始まり、２０１２年３月１６日に５０６３×４編成を最後に全車引退している。

　関連リンク：＜小田急アルバム＞　小田急電鉄２４００形　小田急電鉄５２００形

＜小田急電鉄５０００形編成表＞

　　　　　　　 Tc1  M1   M2   Tc2
５０５１×４　5051-5001-5101-5151　　１次車　1969 製造　2007-05 廃車
５０５２×４　5052-5002-5102-5152　　１次車　1969 製造　2007-06 廃車
５０５３×４　5053-5003-5103-5153　　１次車　1969 製造
５０５４×４　5054-5004-5104-5154　　１次車　1969 製造
５０５５×４　5055-5005-5105-5155　　２次車　1970 製造　2009-05 廃車
５０５６×４　5056-5006-5106-5156　　２次車　1970 製造
５０５７×４　5057-5007-5107-5157　　２次車　1970 製造　2009-08 廃車
５０５８×４　5058-5008-5108-5158　　２次車　1970 製造　2009-10 廃車
５０５９×４　5059-5009-5109-5159　　３次車　1971 製造　2009-11 廃車
５０６０×４　5060-5010-5110-5160　　３次車　1971 製造
５０６１×４　5061-5011-5111-5161　　３次車　1971 製造
５０６２×４　5062-5012-5112-5162　　３次車　1971 製造
５０６３×４　5063-5013-5113-5163　　４次車　1976 製造　2012-03 廃車
５０６４×４　5064-5014-5114-5164　　４次車　1976 製造
５０６５×４　5065-5015-5115-5165　　５次車　1977 製造

※赤字：抹消車両

**小田急電鉄５０００形諸元表**
形式	車種	製造初年	長さ(mm)	幅(mm)	高さ(mm)	自重(t)	出力(kW)×個	歯車比	冷房容量(kcal/h)×個
デハ5000	M1	1969	20,000	2,900	4,150	36.6	MB-3039-B 135×4	5.29	CU-12A 8500×5
デハ5000	M2	1969	20,000	2,900	4,150	40.2	MB-3039-B 135×4	5.29	CU-12A 8500×5
クハ5050	Tc1	1969	20,000	2,900	3,995	33.7	－	－	CU-12A 8500×5
クハ5050	Tc2	1969	20,000	2,900	3,995	31.4	－	－	CU-12A 8500×5
