　名古屋鉄道５０００系（２代目）
＞＞画像ファイル一覧

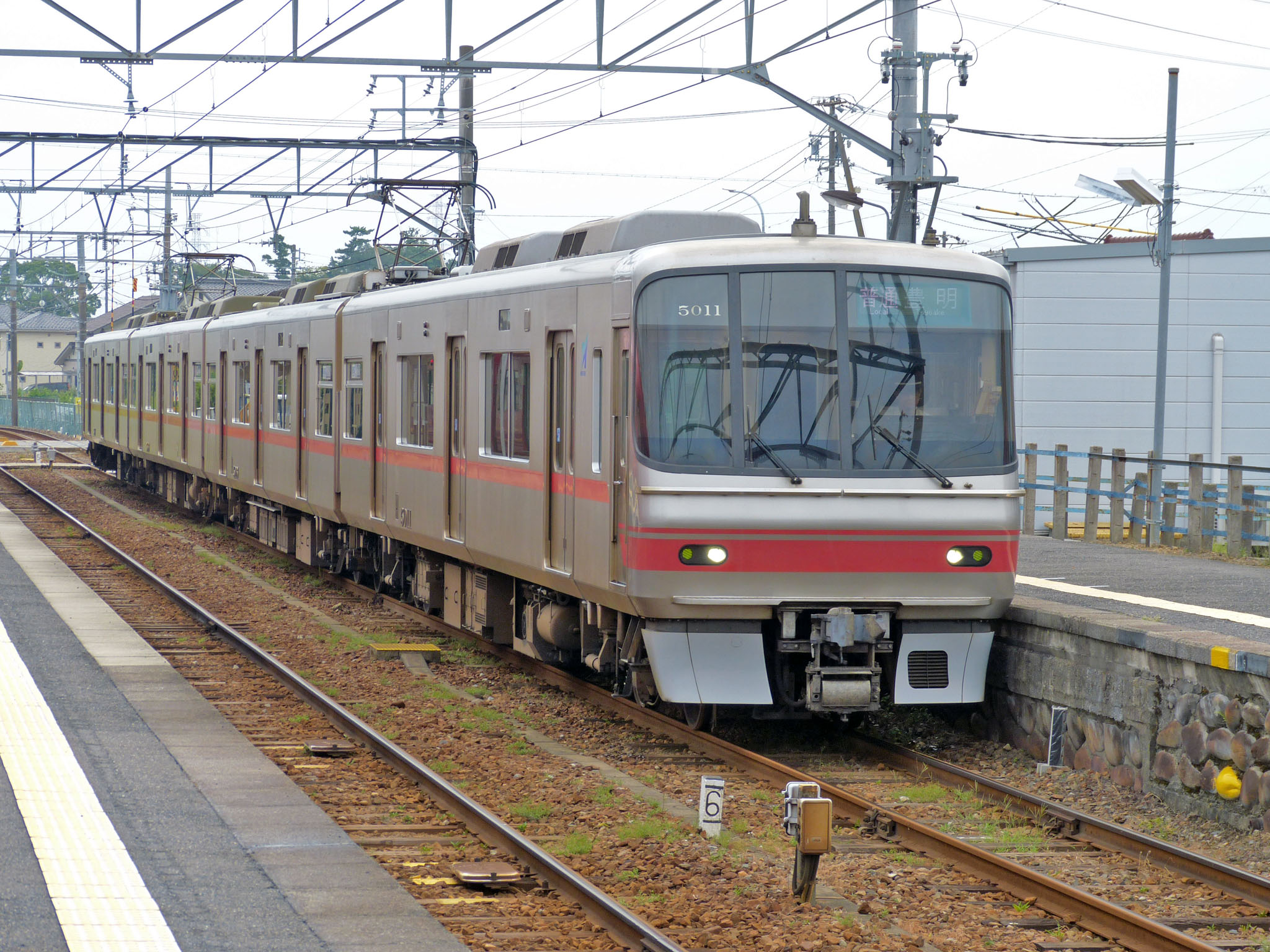

　５０１１Ｆ津島ローカル（佐屋）
　(FREE)撮影日：[2015,8,16]　SVGA　XGA　QXGA

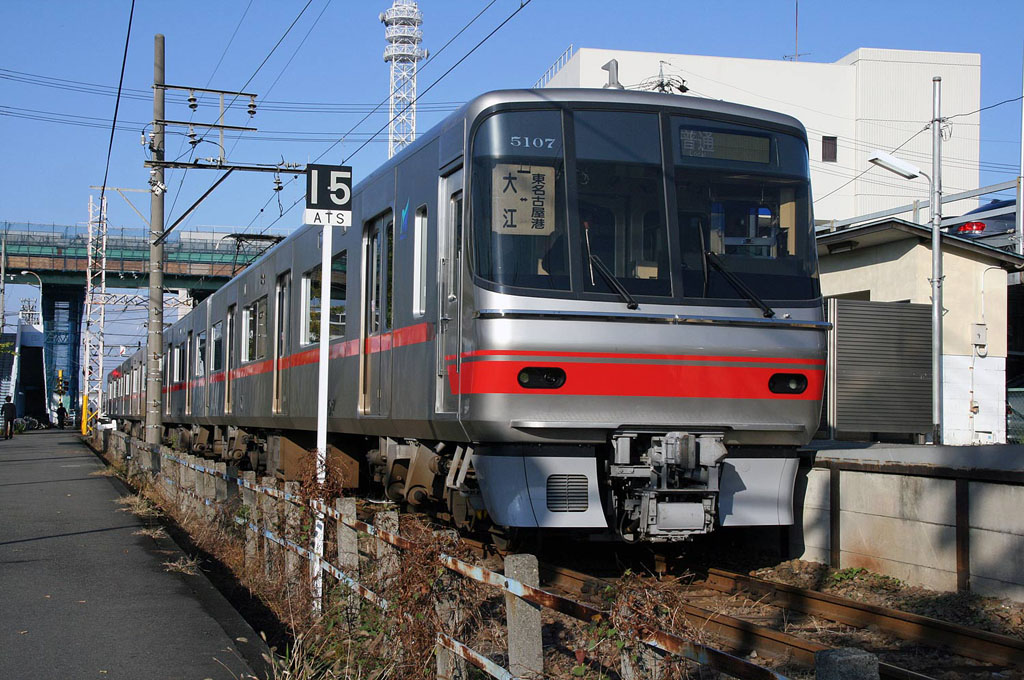

　輸送力増強（東名古屋港）
　画像提供：鈴木到志郎さん[2009,10,27]　SVGA　XGA

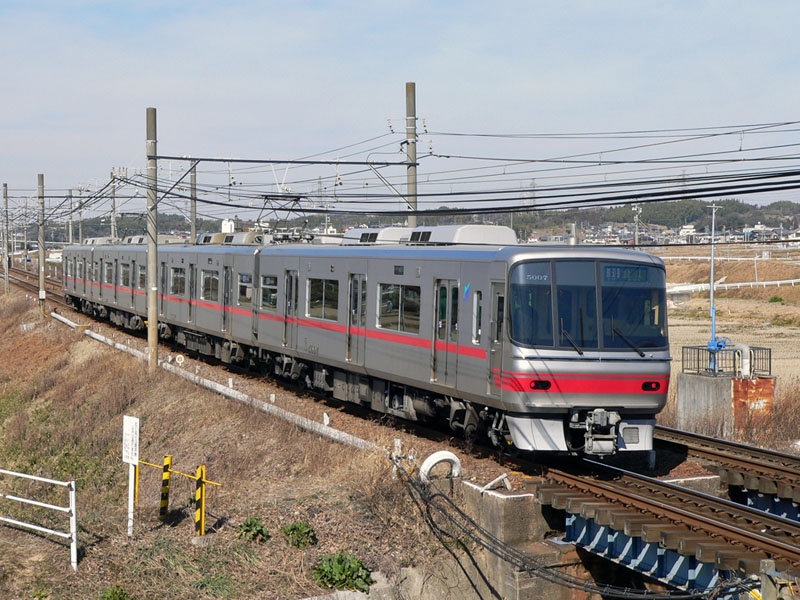

　５００７Ｆ（坂部〜阿久比）
　(FREE)撮影日：[2009,6,12]　SVGA　XGA

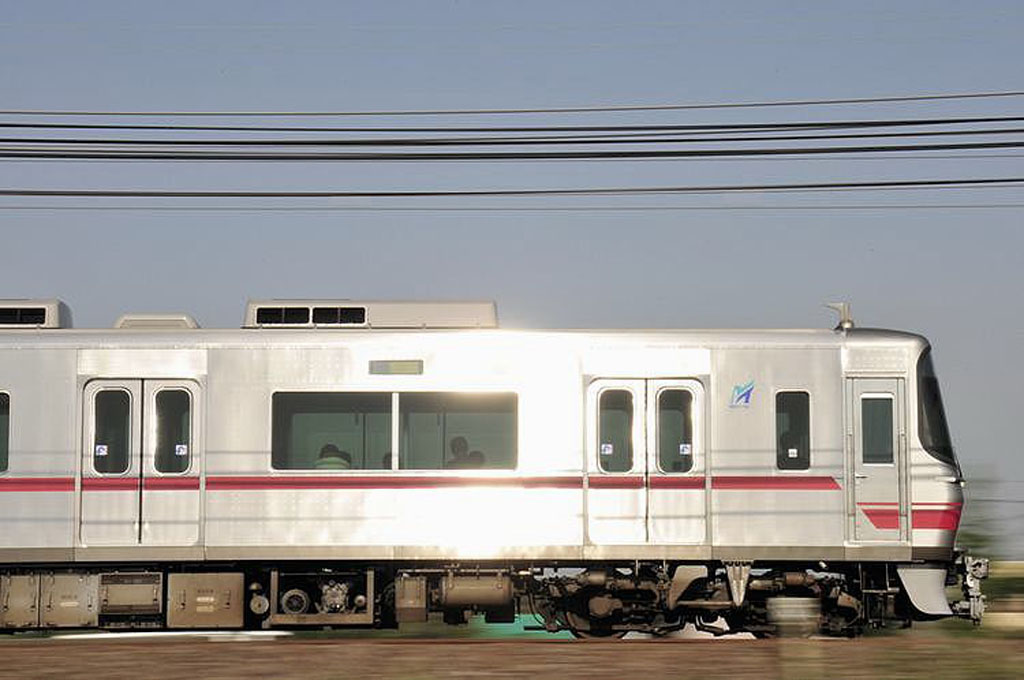

　ギラリ（豊明〜富士松）
　画像提供：しっぴきさん[2008,10,2]　SVGA　XGA

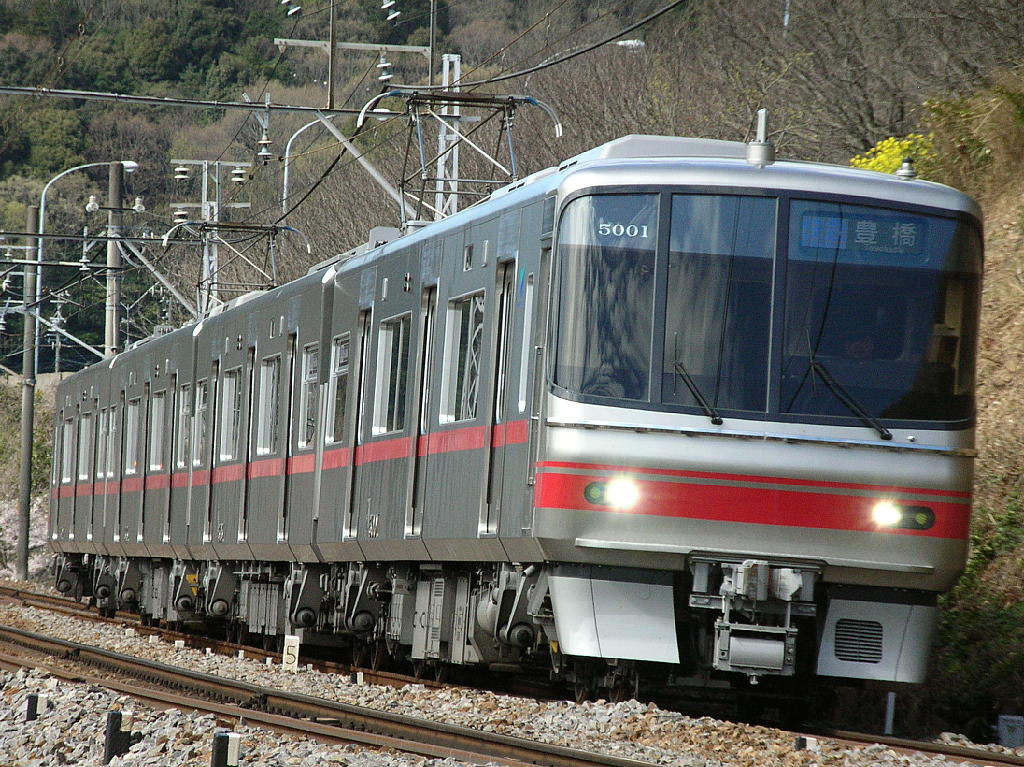

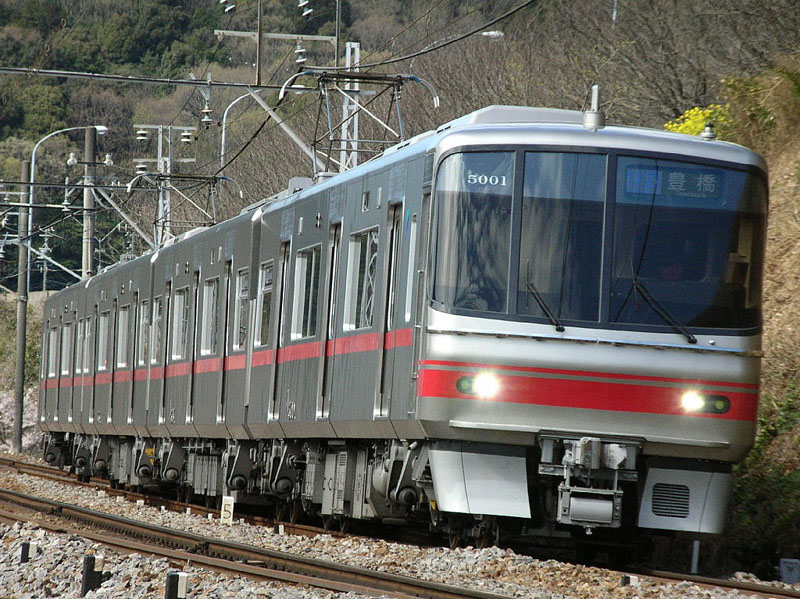

　1302レにつく5001F（本宿〜名電長沢）
　画像提供：7037Fさん[2008,4,8]　SVGA　XGA

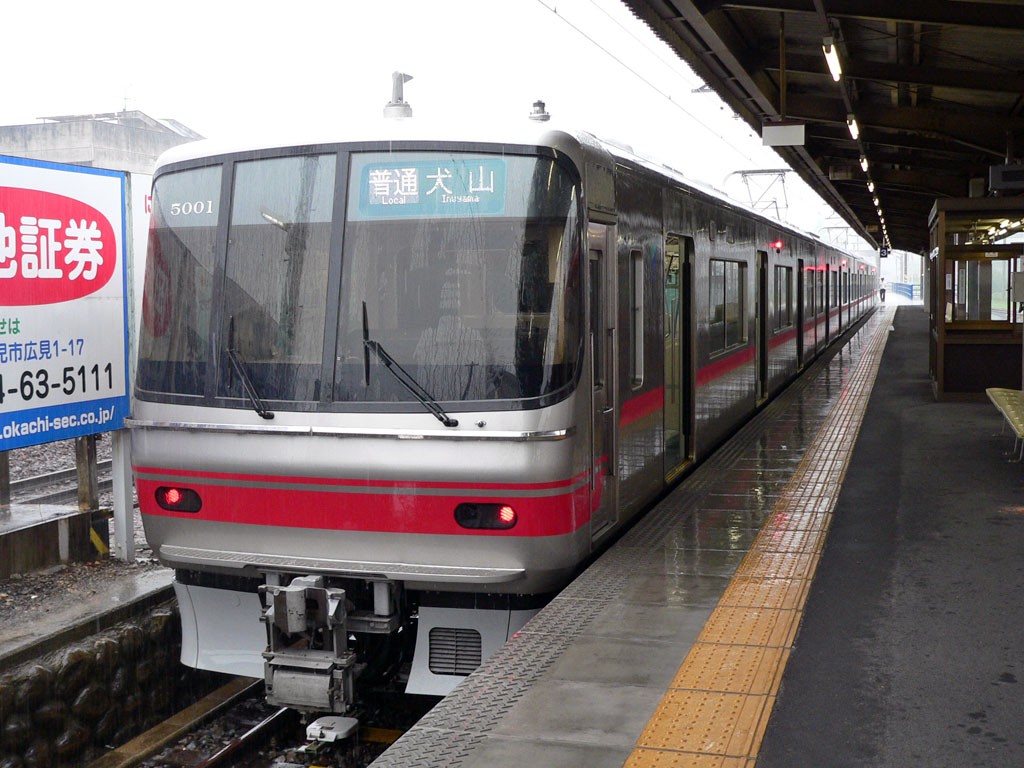

　５００１Ｆ（新可児）
　(FREE)撮影日：[2008,6,21]　SVGA　XGA

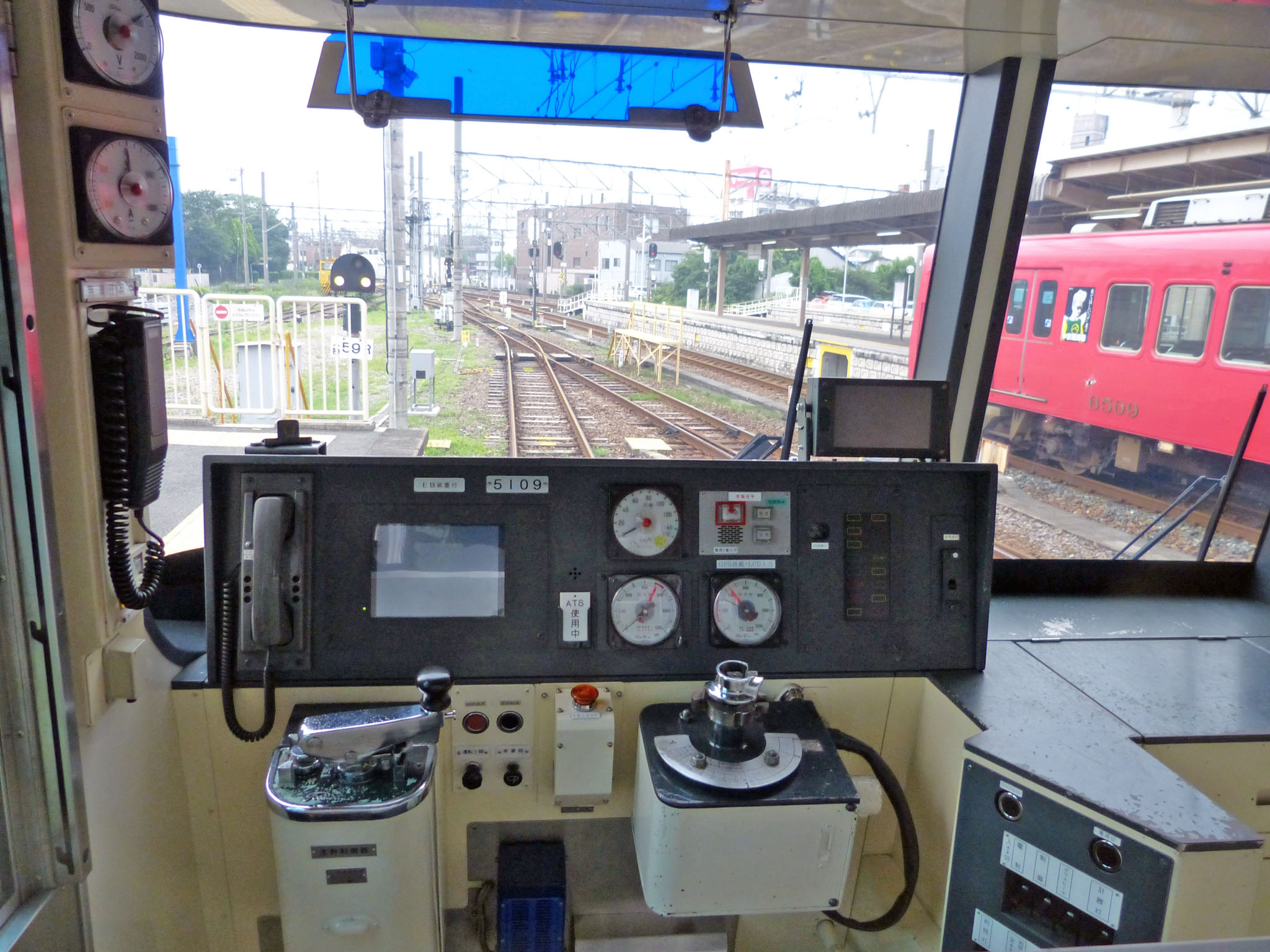

　ク５１０９・運転台
　(FREE)撮影日：[2015,7,15]　SVGA　XGA　QXGA

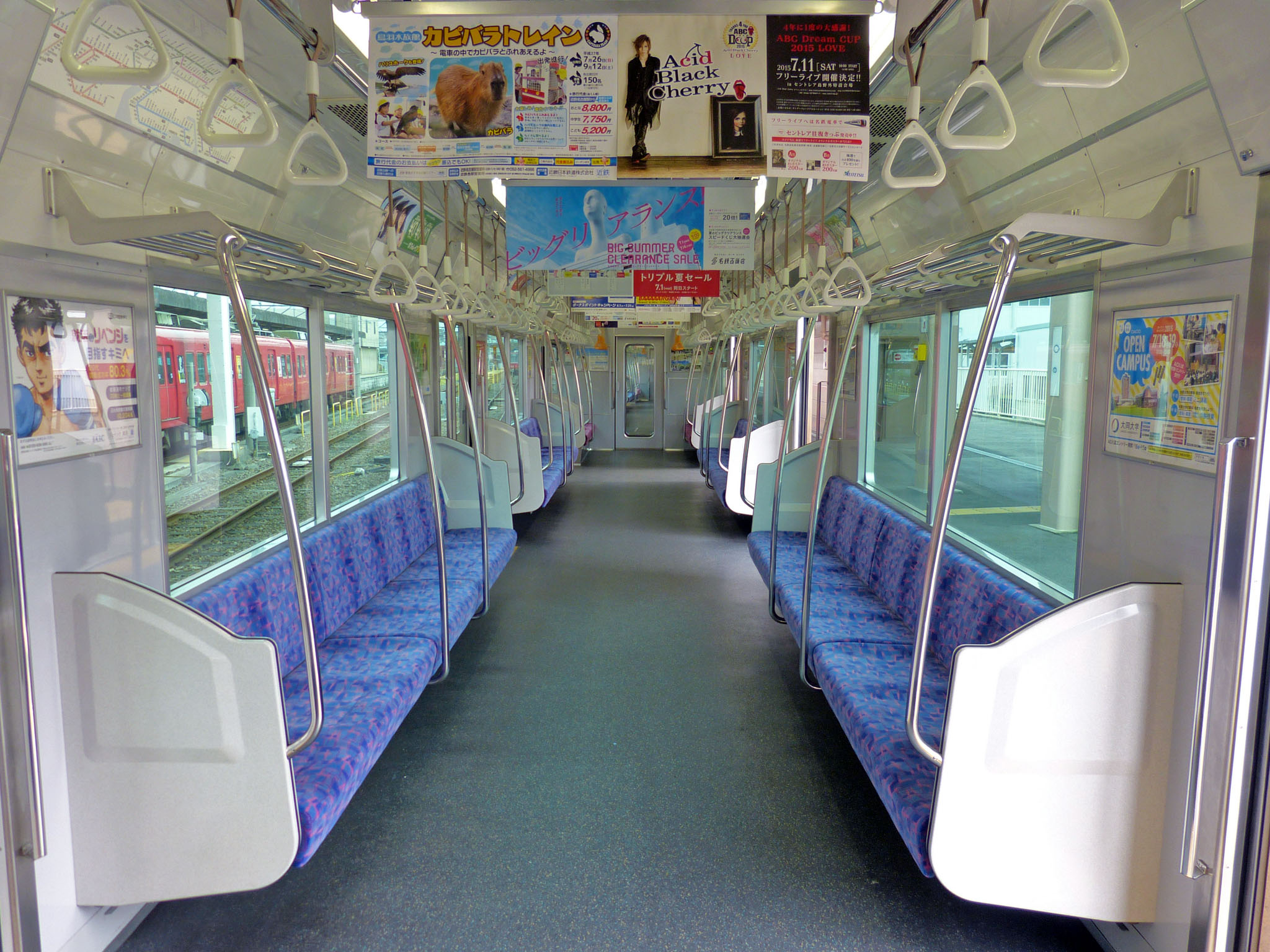

　ク５１０９・車内
　(FREE)撮影日：[2015,7,15]　SVGA　XGA　QXGA

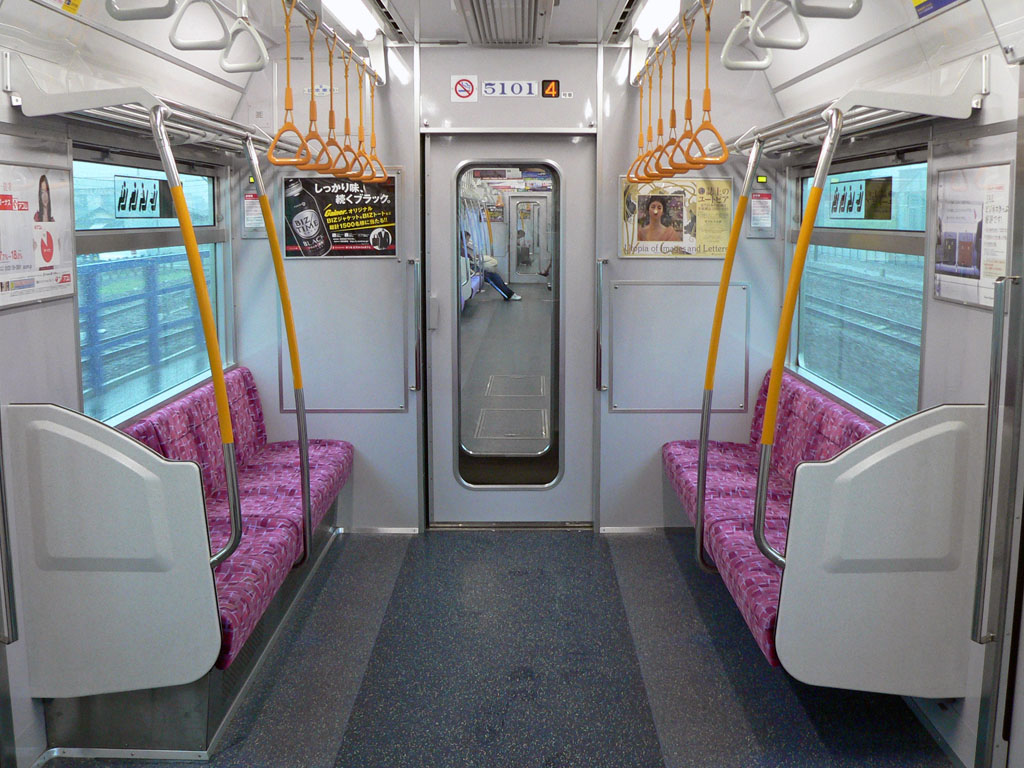

　ク５１０１・優先席付近
　(FREE)撮影日：[2008,6,21]　SVGA　XGA

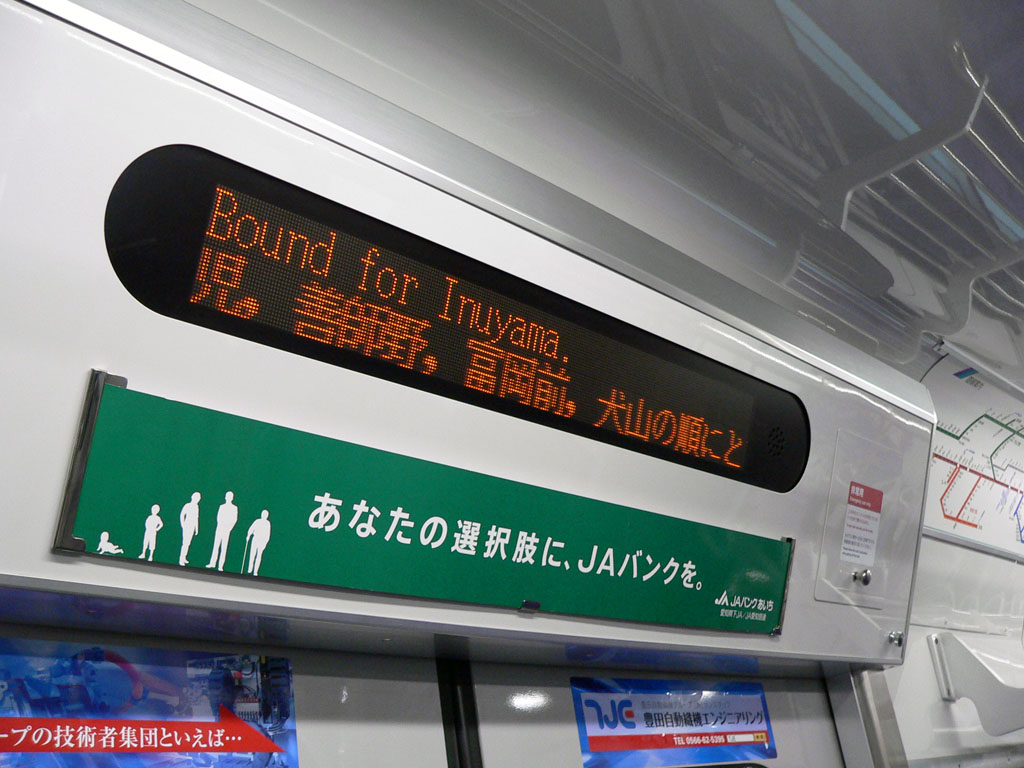

　ク５１０１・車内案内表示機
　(FREE)撮影日：[2008,6,21]　SVGA　XGA

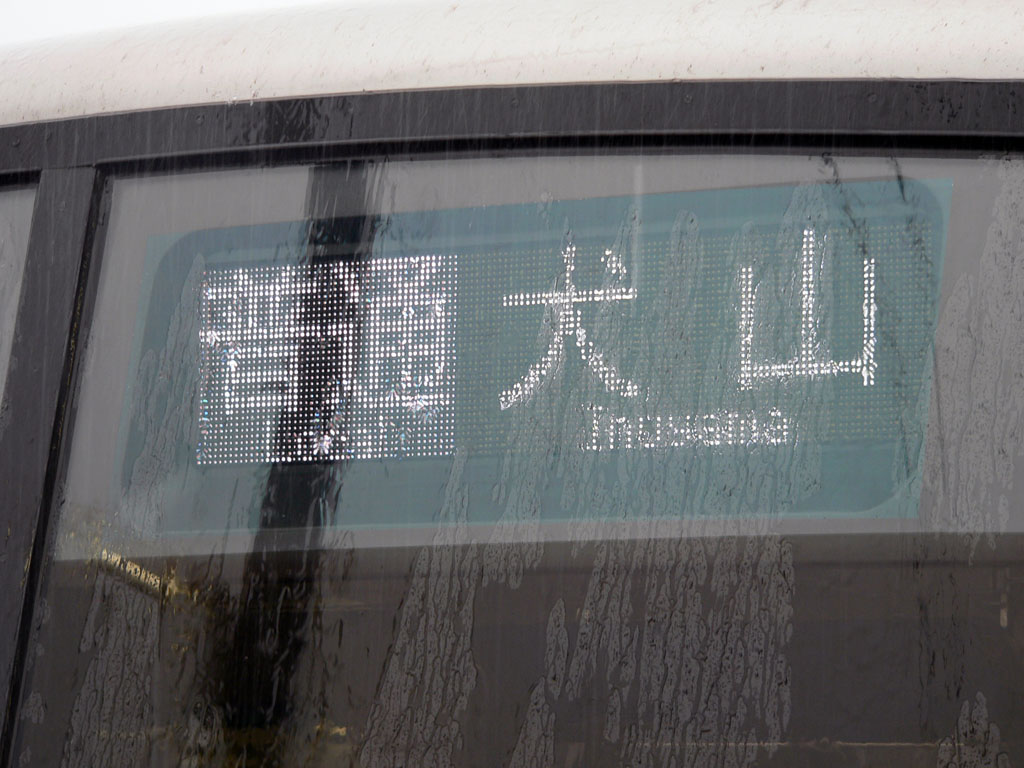

　ク５００１・前面行先表示機
　(FREE)撮影日：[2008,6,21]　SVGA　XGA

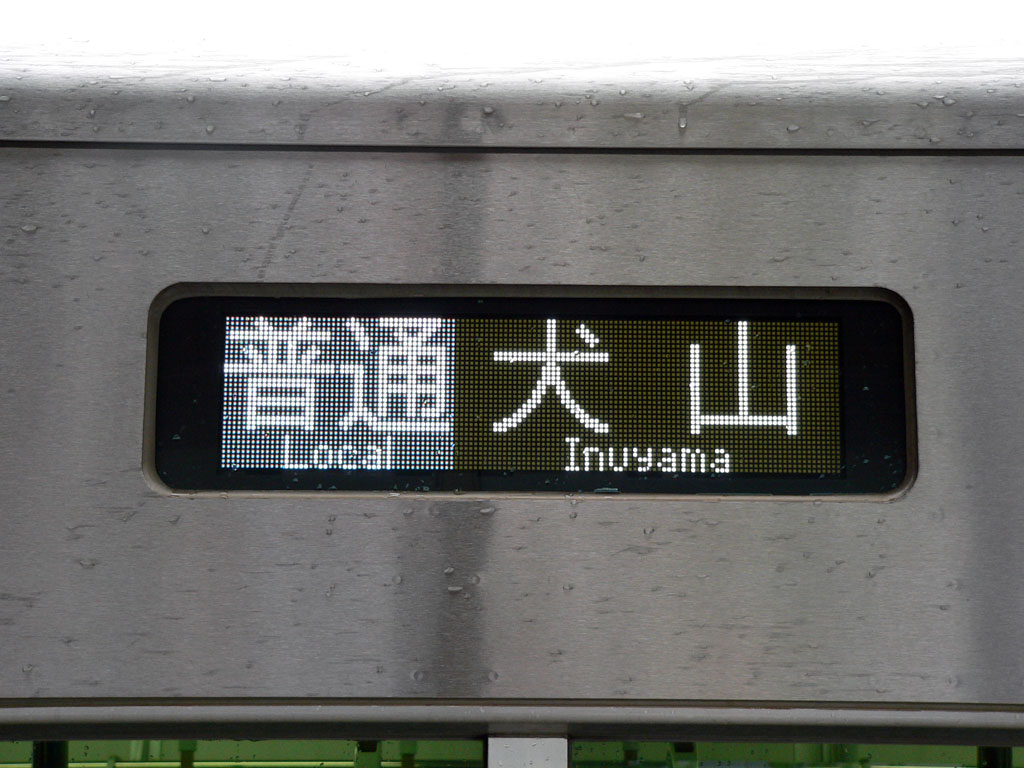

　ク５１０１・側面行先表示機
　(FREE)撮影日：[2008,6,21]　SVGA　XGA

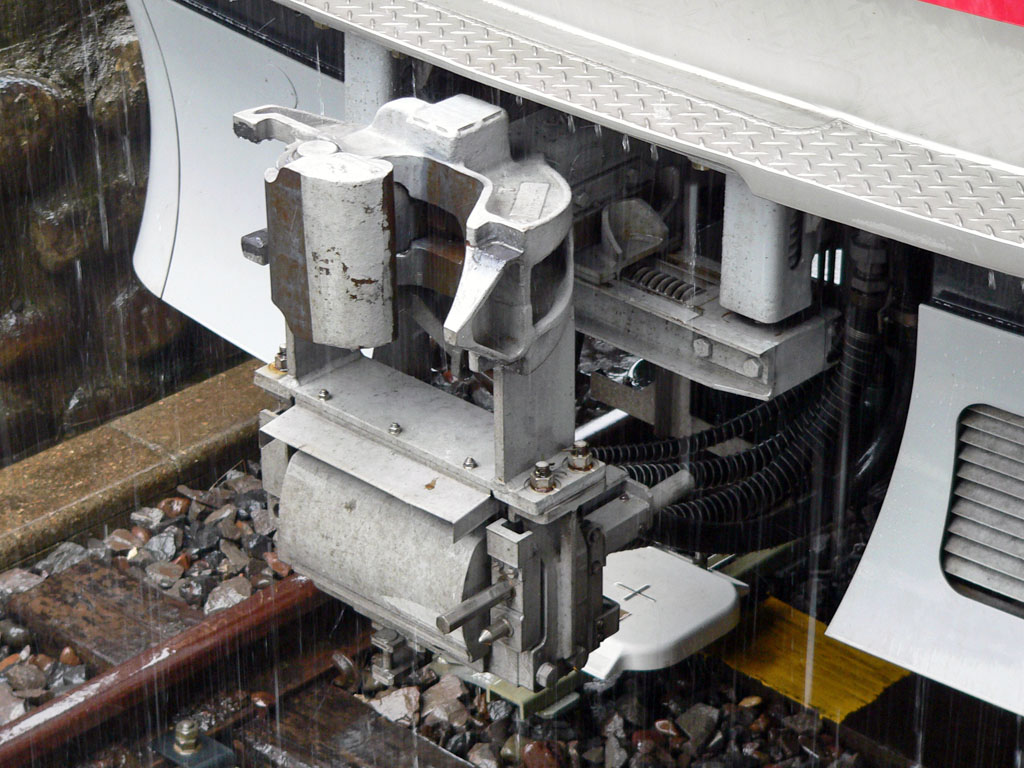

　ク５００１・連結器
　(FREE)撮影日：[2008,6,21]　SVGA　XGA

　名鉄５０００系・２代目（阿久比）
　(FREE)撮影日：[2009,5,24]　【FHD】
＞＞名古屋鉄道５０００系画像ファイル一覧(2016,6,6)＜＜




　２００８年、１０００系「パノラマスーパー」の機器を流用し、３３００系並みの車体を新造して登場した車両。
　多くの箇所でタネ車の機器を流用しているため現在では珍しい界磁チョッパ制御で、３Ｒ車（３５００系〜３３００系）との併結は不可となっている。
　足回り以外の箇所も、冷房装置・運転台機器など徹底的に流用されている。
　２００８年３月に１次車４編成が運用に就き、２００９年までに１４編成全車が出揃っている。



　関連リンク：＜名鉄アルバム＞　名古屋鉄道１０００系　名古屋鉄道３１５０系　名古屋鉄道３３００系　名古屋鉄道５０００系（初代）


※問題投稿の通報はこちら 緊急通報

＜名古屋鉄道５０００系編成表＞

←豊橋　ク5000-モ5050-モ5150-ク5100

５００１Ｆ　5001-5051-5151-5101　　１次車（2008 日本車輌）ボルスタ付台車
５００２Ｆ　5002-5052-5152-5102　　１次車（2008 日本車輌）ボルスタ付台車
５００３Ｆ　5003-5053-5153-5103　　１次車（2008 日本車輌）ボルスタ付台車
５００４Ｆ　5004-5054-5154-5104　　１次車（2008 日本車輌）ボルスタ付台車
５００５Ｆ　5005-5055-5155-5105　　２次車（2008 日本車輌）ボルスタ付台車
５００６Ｆ　5006-5056-5156-5106　　３次車（2009 日本車輌）ボルスタ付台車
５００７Ｆ　5007-5057-5157-5107　　３次車（2009 日本車輌）ボルスタ付台車
５００８Ｆ　5008-5058-5158-5108　　３次車（2009 日本車輌）ボルスタ付台車
５００９Ｆ　5009-5059-5159-5109　　３次車（2009 日本車輌）ボルスタ付台車
５０１０Ｆ　5010-5060-5160-5110　　２次車（2009 日本車輌）ボルスタレス台車
５０１１Ｆ　5011-5061-5161-5111　　２次車（2008 日本車輌）ボルスタレス台車
５０１２Ｆ　5012-5062-5162-5112　　３次車（2009 日本車輌）ボルスタ付台車
５０１３Ｆ　5013-5063-5163-5113　　２次車（2008 日本車輌）ボルスタレス台車
５０１４Ｆ　5014-5064-5164-5114　　３次車（2009 日本車輌）ボルスタ付台車

名古屋鉄道５０００系諸元表
形式車種製造初年長さ(mm)幅(mm)高さ(mm)自重(t)出力(kW)×個歯車比冷房容量(kcal/h)×個
ク5000Tc12008 18,3852,7443,97933.6−−RPU4414B 17,000×2
モ5050M2200818,2302,7444,11037.0TDK-8225A 150×44.82RPU4414B 17,000×2
モ5150M1200818,2302,7444,11037.0TDK-8225A 150×44.82RPU4414B 17,000×2
ク5100Tc2200818,3852,7443,97930.5−−RPU4414B 17,000×2
